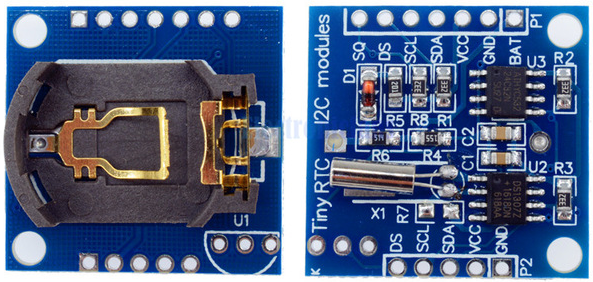

De DS1307 is een 24C32 klok chip die communiceert via I²C. Door het gebruik van een CR2032 lithium knoopbatterij wordt de tijd ook bijgehouden als de voeding van de robot wordt uitgezet. Verder bevat deze module ook nog een 32K EEPROM geheugen chip.

Aansluitingen

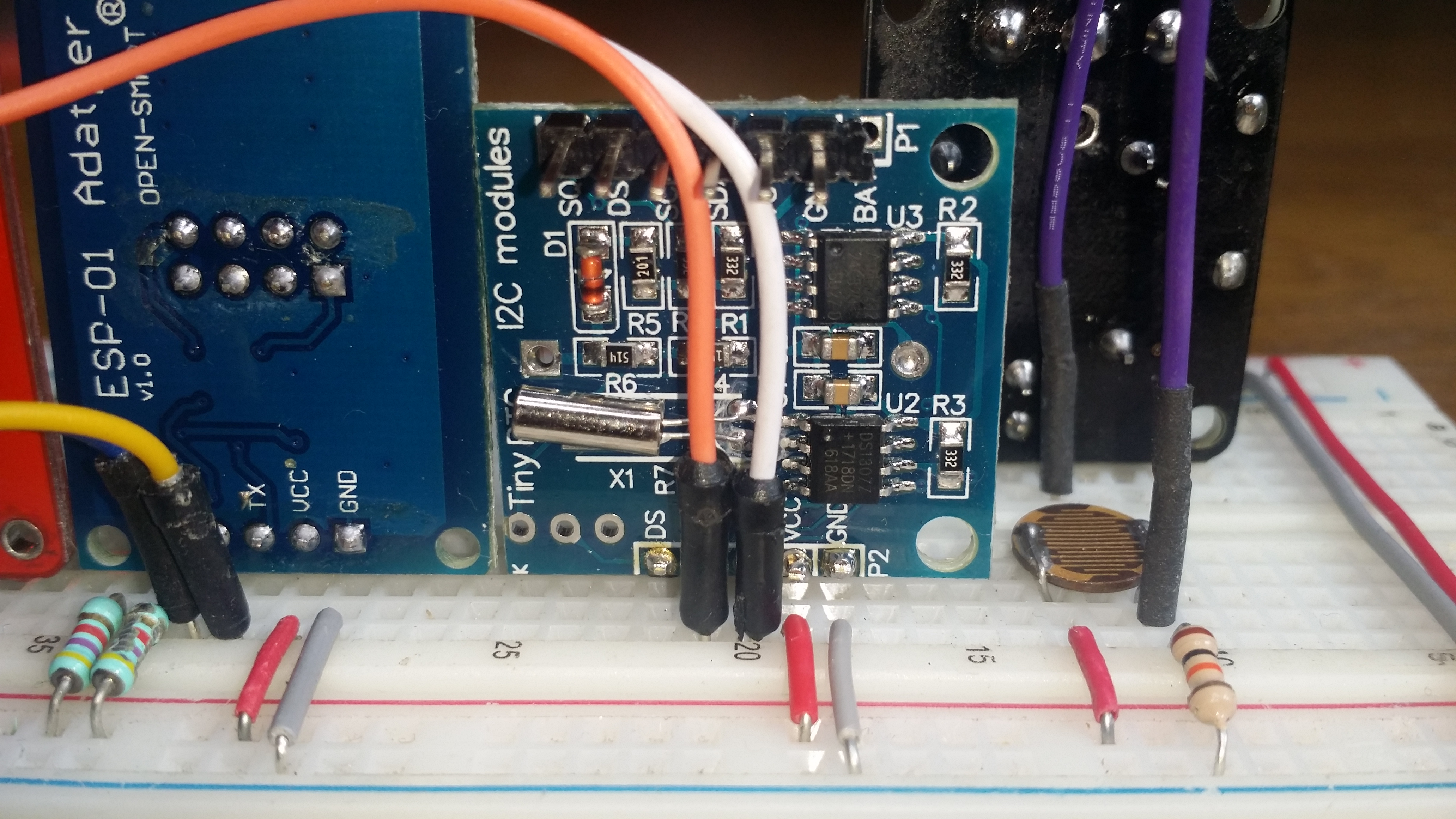

Je moet zelf pins aan de module solderen. Vervolgens kan de module met bijvoorbeeld een breadboard worden gebruikt. I²C Alhoewel I²C 2 optrekweerstanden verwacht zie ik die nergens op internet in gebruik met deze module. Ik veronderstel stilzwijgend dat deze weerstanden al zijn ingebouwd. Het blijkt in ieder geval correct te werken zonder het toevoegen van optrekweerstanden. De DS (Device Select) pin van de DS1307 hoeft niet te worden aangesloten om standalone te kunnen werken. Waar wordt hij intern op de DS1307 naartoe getrokken? En waar moet je hem dan naartoe trekken om te selecteren of juist niet? Werkt I²C sowieso niet met een interne adressering? Voedingsspanning De voedingsspanning is 5Vdc.




Bibliotheken

Beide bibliotheken moeten worden geïnstalleerd voor een DS1307. RTClib van NeiroN Deze bibliotheek moet worden geïnstalleerd om de benodigde klokfuncties te verkrijgen. Het betreft de RTClib by NeiroN (Github). Deze bibliotheek wordt wel standaard meegeleverd maar wordt niet standaard geïnstalleerd in de IDE. Deze bibliotheek kan daarom worden geïnstalleerd vanuit de IDE met de Tools / Manage Libraries / librariemanager. Wire.h Deze bibliotheek moet worden geïnstalleerd om de benodigde TWI connectiviteit te kunnen maken. De bovenstaande bibliotheek zal niet werken zonder dat ook de #include Wire.h I²C bibliotheek is geïnstalleerd. Maar daar hoeft niets voor te gebeuren want deze is standaard al geïnstalleerd.




In de praktijk

Mocht je een antwoord krijgen wat hier op lijkt: 20@5-@5-@5 @5:@5:85 dan klopt waarschijnlijk je I²C verbinding niet.

Software voor dit onderdeel

testKlokDS1307.ino  - Verplaatst Arduino Uno Rev3 (Edit) SmellyUno-02.ino  - Verplaatst Arduino Uno Rev3 (Edit)

Robots waar dit onderdeel wordt gebruikt

Florigs hobbykas robot Verplaatst Waterklok 4-kanaals
