LED groeilamp

Overzicht van verschillende pagina`s betreffende LEDs

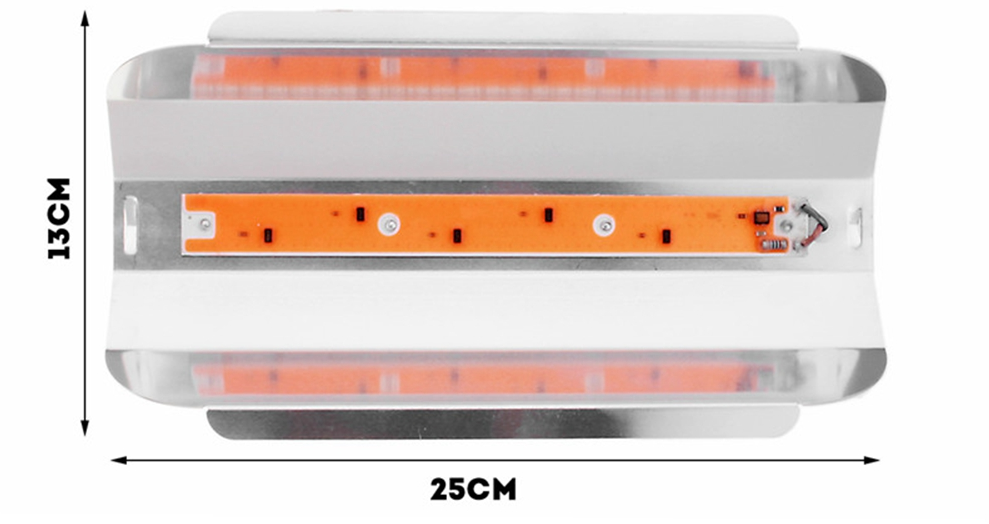

/robotigs/documentatie/plaatjes/LEDgrowlight.png

Belichting zaden

Veel zaden zijn zogenaamde lichtkiemers. Lichtkiemers hebben een sterke lichtpuls nodig om het kiemen te starten. Vergelijk het met een voorjaarszonnetje of een zomerzon. Daarom is er in de couveuses LED groeiverlichting ingebouwd. De verlichting wordt geschakeld door een relais dat wordt aangestuurd door een klok. De klok kan worden ingesteld via een webpagina. Een couveuse heeft ongeveer 5000 Lux nodig voor 16 uur per dag. Anno 2021 doen wij het met 1 LED armatuur van 30 watt per couveuse.

Hoeveel licht is nodig in de Couveuse?

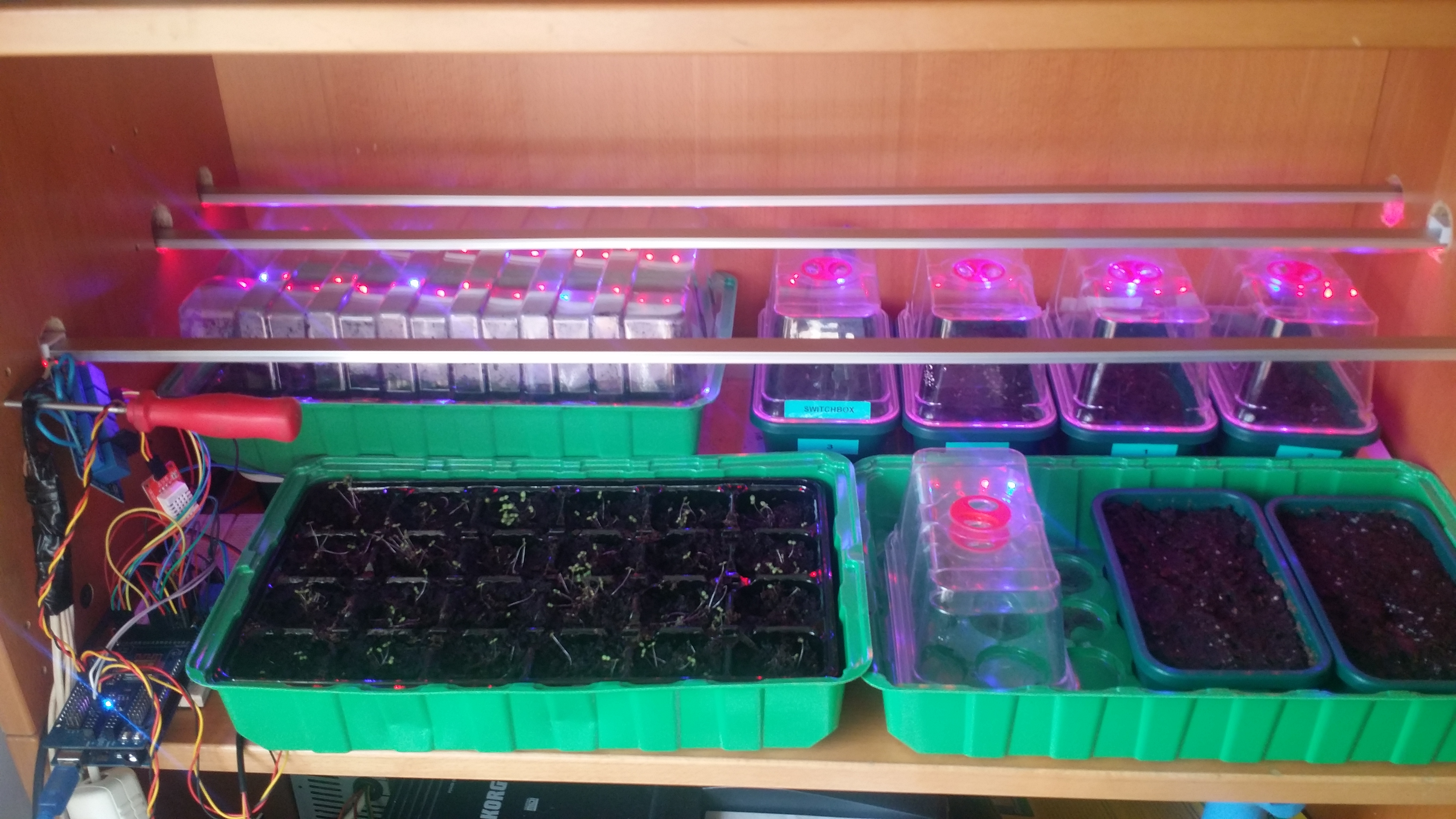

/robotigs/documentatie/plaatjes/propagator-2017-03-23.png

Het is beter om meerdere kleine LED te gebruiken dan 1 grote in verband met stralingsverdeling en verbranding van de planten door overbelichting (bron).

De gemiddelde verlichtingssterkte in een professionele kas bedraagt 8000 lux (105 µmol/m²s). De assimilatiebelichting brandt rond de 3000 uur per jaar, waarvan 80% s`nachts (bron). Er bestaat een pagina om lichtgrootheden in elkaar om te rekenen.

Een couveuse heeft ongeveer 5000 Lux nodig voor 16 uur per dag. Het lijkt er op dat iets rond de 60-100 Watt Full Spectrum geschikt zou zijn per couveuse. Dit wordt een kwestie van testen. In 2018 heb ik getest met 3 LED strips van 1 meter (=12Watt) maar die lijken niet sterk genoeg. Dus voor 2019 een zwaardere oplossing bestellen.

2018: this 1 meter long LED-strip (7.22) is combined with a fixture (8.98) and a power adapter (4.97). Wavelength: Red 625-660nm; Blue: 450-465nm, Red:Blue = 5:1. Viewing Angle : 120° Wattage: 12W/meter. I use 3 of these strip in the propagator. Second light is For the time being we are using a deco LED strip of 1.2m is being used (D562565-00). It is 12Vdc, 9W, 36 LEDs, 16-lm/LED. Dit blijkt in de praktijk te weinig.

Geschiedenis

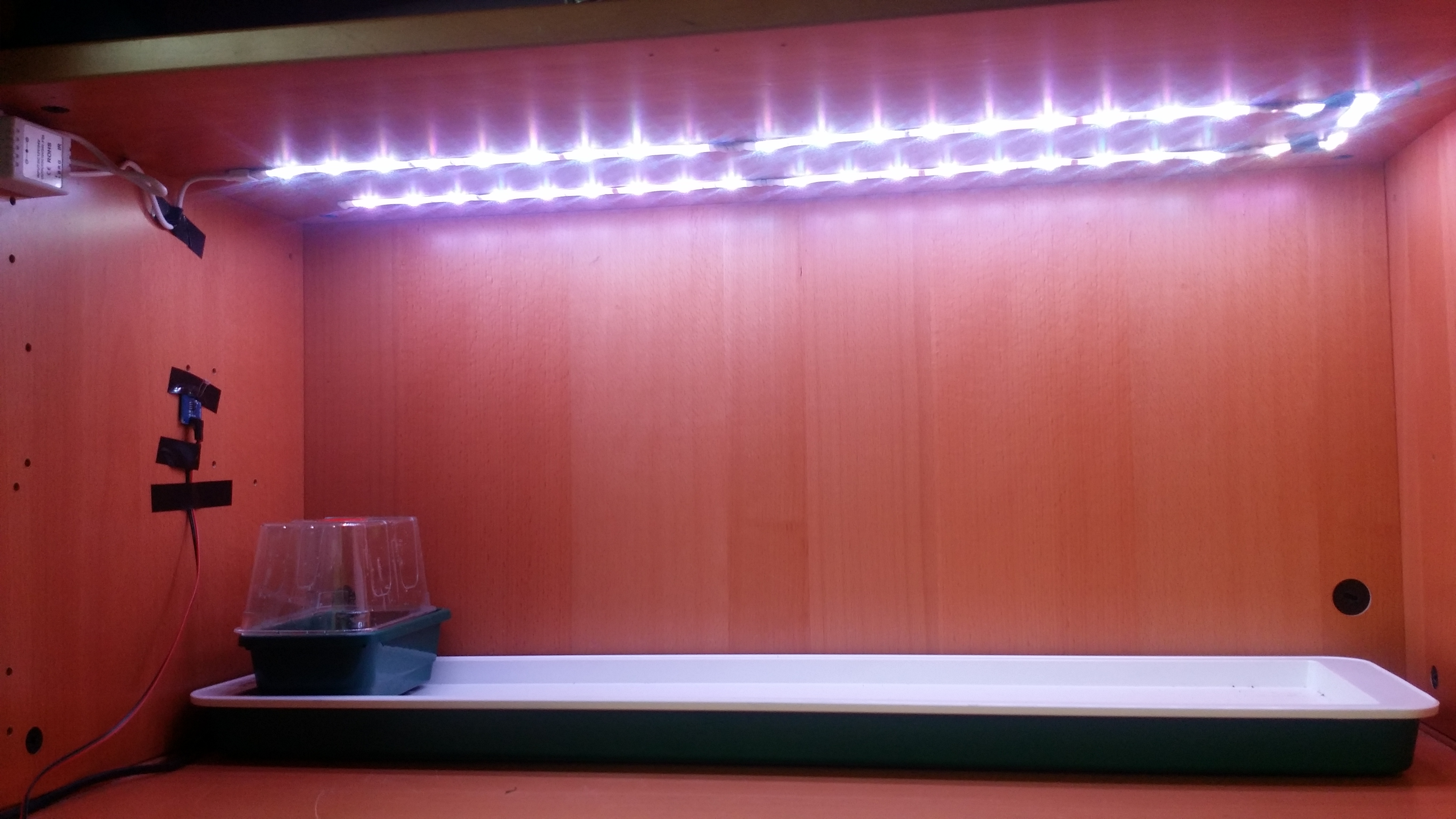

/robotigs/documentatie/plaatjes/propagator1.png

2019
2 couveuses, waarvan 1 met 60 Watt (2 armaturen van 25 cm en 30 Watt) groeiverlichting en 1 met 100 Watt (2 armaturen van 25 cm en 50 Watt) groeiverlichting. 50Watt lijkt geen betere resultaten te geven dan 30 Watt. Wel produceert het meer ongewenste warmte en kost meer elektriciteit. Dus is 30 Watt de aangewezen groeiLED. Nog meer algemeen geldt dat het verreweg het beste blijkt als de groeiLED recht boven de zaailingen staat. Anders groeien de zaailingen scheef naar het licht toe. Dus meer kleine groeiLED`s is altijd beter dan minder maar zwaardere groeiLED`s. Ons type groeiLED`s bestaat niet lichter dan 30 Watt.
2018
1 couveuse ,niets gewijzigd aan belichting.
2017
1 couveuse ,3 groei led strips toegevoegd.
2016
1 couveuse voorzichtig begonnen met 1 LED vierkant.

Welke lichtkleur gebruiken in de Couveuse?

Wij zoeken uitsluitend kleurtemperaturen voor het ontkiemen en groeien, niet voor het bloeien.
Blue light (around 400nm-460nm) Encourages vegetative growth, strong root growth and intense photosynthesis.
Red light (around 580nm-700nm) Important for photosynthesis, stem growth, flowering, fruit production, and chlorophyll production. (bron).

Werkingsgebied	Kelvin	Omschrijving	Mired	λ_max nm
	1.200	kaarslicht	833	2415(IR)
1500-3000 oranje/rood Stimuleert de bloei	1.500	donker geel	666	1932
	2.000	zonsopkomst en zonsondergang	500	1449
	2.800	Gloeilamp	357	?
3000-3700 warm geel Stimuleert fotosynthese in alle groeistadia	3.000	TL 830 (kleurweergave)	333	?
	3.200	Halogeenlamp	312	0.00289777
	3.400	Filmzon	294	0.00289777
	3.500	Uur na zonsopkomst	288	0.00289777
3700-4000, warm wit, Stimuleert snelle groei	3.700	Warm geel	270	?
4000, neutraal wit licht, Stimuleert normale groei	4.000	TL 840 (kleurweergave)	250	724
4000-5000 licht blauw Stimuleert goede groei van bladeren en stammen	4.200	kunstlicht	238	?
	4.700	Daglicht	213	?
5000-8000 Kelvin diep blauw Stimuleert explosieve groei van bladeren en stammen	5.000	kunstlicht	200	?
	5.400	Standaard voor TV	185	0.00289777
	5.600	Standaarddaglicht	178	?
	6.000	Middagzon	167	?
	6.500	Monitor standaard	154	?
	7.000	Zonder direct zonlicht	147	?
	8.000	Schaduw noordzijde	125	362
	10.000	Zware bewolking	100	?

Begrippen lijst

Licht
Licht (wiki) is elektromagnetische straling in het frequentiebereik dat waarneembaar is met het menselijk oog, soms foutief met inbegrip van infrarood licht, met een iets lagere frequentie, en ultraviolet licht, met een iets hogere frequentie.
Assimilatieverlichting
Assimilatieverlichting (wiki) of assimilatiebelichting is toepassing van kunstlicht voor de plantengroei en wordt toegepast in de tuinbouw. Het is aanvullend op het zonlicht, waardoor de planten langer kunnen assimileren.
Candela
De candela (wiki) (symbool cd) is de SI-eenheid van lichtsterkte. De lichtsterkte geeft aan hoeveel licht zich bevindt in ieder stukje van een lichtbundel voor de totale hoeveelheid zichtbaar licht die een lichtbron in alle richtingen uitstraalt.
Lumen
De lumen (wiki) is een maat voor de totale hoeveelheid zichtbaar licht die een lichtbron in alle richtingen uitstraalt. Het is een afgeleide van de candela.
Lux
De lux (wiki) (symbool lx) (latijn: licht) is een eenheid van verlichtingssterkte: 1 lux is de verlichtingssterkte voortgebracht door 1 candela op een oppervlak loodrecht op de lichtstralen op een afstand van 1 meter van de bron.
PPFD-factor
Bij het licht voor planten spreken we over PAR (Photosynthetic Active Radiation) maar waar het bij planten werkelijk om gaat is de PPFD-factor (Photosynthetic Photo Flux Density). Deze laatste wordt gemeten in µmol. De µmol is het aantal van energie-pakketjes (fotonen) dat per seconde een oppervlakte van 1m² bereikt (bron).

Robots waar dit onderdeel wordt gebruikt

Fleurigs couveuses

Inkoop voor dit onderdeel
Status	Onderdeel	Opmerking	PPE
Ontv 2020-03-14	Groeilamp 25cm	30 Watt 220Vac	7,12
Ontv 2019-05-15	Badge clips 30 mm * 11 mm	bevat 5 stuks	1,95
Ontv 2019-05-14	Groeilamp 25cm	30 Watt 220Vac	7,88
Ontv 2019-02-05	Groeilamp 25 cm	50 Watt 220Vac / per 2 bestellen	13,52
Ontv 2018-12-19	Groeilamp 25cm	30 Watt 220Vac	7,53
Ontv 2018-01-09	12V Wall Power Adapter	Groeilampvoeding	6,58
Ontv 2017-02-12	1Mtr 5050 SMD LED Plant Grow Strip Light	Groeilamp	7,22
Ontv 2017-01-28	1M U-shaped Aluminum Channel	Groeilampfitting	8,97

Algemene informatie
Laatste verandering	2022-02-05
Soort onderdeel	Actuatoren
Status	Actief
KYcode
Prijsindicatie	13,41
Sketchvoorbeeld
Pinout
Icon	ons/GrowLED-icon.png
Publiceer	Nee
Up to date	Ja
