De DS18B20 is een temperatuursensor en wordt geleverd in meerdere verschillende behuizingen. Deze bouwsteen is gebaseerd op een Maxim DS18B20 chip. De DS18B20 gebruikt het Dallas-1-wire protocol om te communiceren met de µcontroller. Via dit protocol geeft deze sensor op aanvraag een gekalibreerde temperatuurmetingen van hoge kwaliteit (± 0,5°C).

Bibliotheken voor ESP32 boards

RandomNerdTutorials (home) heeft een pagina met aanwijzingen over hoe je de DS18B20 kan uitlezen. Je hebt altijd de OneWire bibliotheek nodig om het Maxim communicatie protocol te kunnen uitvoeren. OneWire.h Om sketches te kunnen maken met deze sensor is het noodzakelijk om een bibliotheek te installeren in de IDE. De benodigde bibliotheek wordt wel standaard meegeleverd onder de naam OneWire (Github), maar is niet standaard geïnstalleerd. Deze bibliotheek kan daarom worden geïnstalleerd vanuit de IDE met de Tools / Manage Libraries librariemanager. Miles Burton In Github maar ook Tools / Manage Libraries librariemanager. Rob Tillaart Lekker uitgekleed In Github maar ook Tools / Manage Libraries librariemanager (HT32_DS18B20.ino).




Connector

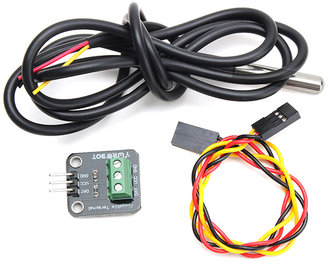

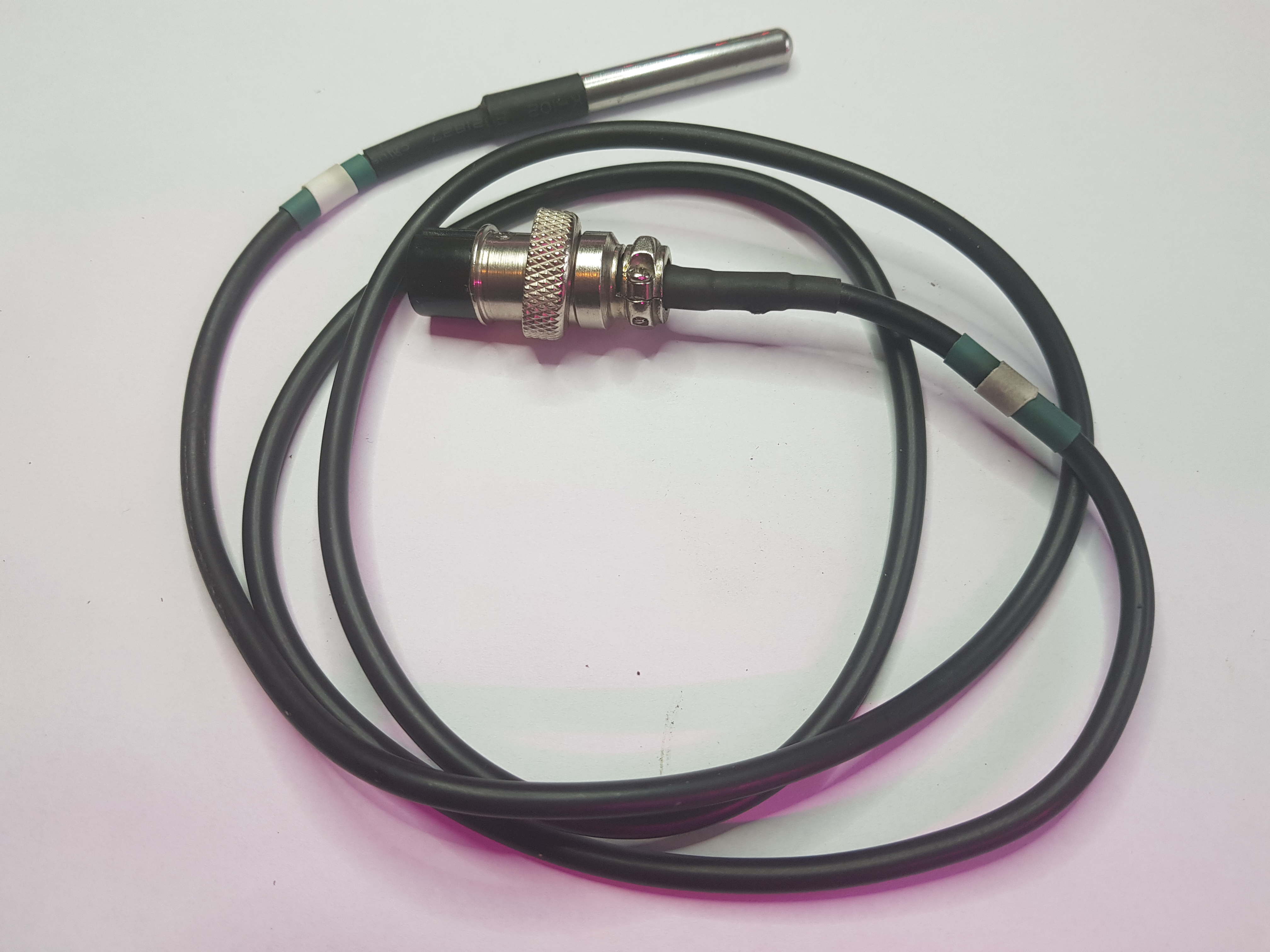

Standaard Deze sensor wordt afgeleverd zonder connector, maar met een koppelstuk printje (zie afbeelding). Dit koppelstukje heeft schroefaansluitingen voor de sensor en Dupont pin aansluitingen aan de kant van de µcontroller. Dit koppelstukje bevat ook de 4.7kO pull-up weerstand die nodig is voor het Dallas-1-wire protocol. Fleurigs Binnen Florigs wordt de GX16-6 16mm 6 Pin connector gebruikt om sensoren aan te sluiten op de robot. De 6 pennen zijn in de behuizing alle 6 genummerd. Wij sluiten ze als volgt aan: Pin Voortuin Couv2 Couv1 1 LDR nc nc 2 Gnd nc nc 3 Vcc Vcc Vcc 4 Dat Dat Dat 5 LDR nc nc 6 nc Gnd Gnd




Bibliotheken voor Arduino boards

OneWire.h Om sketches te kunnen maken met deze sensor is het noodzakelijk om een bibliotheek te installeren in de IDE. De benodigde bibliotheek wordt wel standaard meegeleverd onder de naam OneWire (Github), maar is niet standaard geïnstalleerd. Deze bibliotheek kan daarom worden geïnstalleerd vanuit de IDE met de Tools / Manage Libraries librariemanager.




Aansluitingen

Voeding De voedingsspanning moet liggen tussen de +3.0 Vdc en +5.5 Vdc. Zonder koppelstuk Indien u geen koppelstuk heeft of geen koppelstuk wilt gebruiken dan moet u wel een 4k7Ω (geel paars rood) pull-up weerstand monteren tussen de 5Vdc en de datalijn. Met koppelstuk Indien u een koppelstuk heeft kunt u dit koppelstuk aansluiten volgens de opdruk. Dit koppelstukje bevat ook de 4.7kO pull-up weerstand die nodig is voor het Dallas-1-wire protocol.

Software voor dit onderdeel

LanEnc28J60-Mega02.ino  - Verplaatst Arduino Mega 2560 (Edit)

Robots waar dit onderdeel wordt gebruikt

Fleurigs couveuses Fleurigs Couveuses Legacy Verplaatst Waterklok 4-kanaals

Inkoop voor dit onderdeel
Status	Onderdeel	Opmerking	PPE
Ontv 2017-02-12	DS18B20 Temperature Module Waterproof	Watervaste temp	4,09
Ontv 2016-08-16	DS18B20 Temperature Sensor	bevat 1 stuk	3,59

Algemene informatie
Laatste verandering	2022-02-09
Soort onderdeel	Sensors
Status	Actief
KYcode	KY-001
Prijsindicatie	4,09
Sketchvoorbeeld	Arduino algemeen
Pinout	Datasheet
Icon	5in1/KY-001-icon.png
Publiceer	Nee
Up to date	Ja
